キュート

フレコンを吊上げて最後まで原料を吸引!原料搬送の手間を省きます!

  • 作業効率UP

  • 自動吸引

  • 省エネ

製品概要

cylclon

電気不要!省エネ!

電源を使わず、既設のエアーで稼動。

jikan

人手と手間いらず!

人件費と無駄な時間を大幅にカットします。

cost

原料の無駄をカット!

フレコン内の原料を最後まで吸い込みます。

easy

シンプル簡単操作!

玉掛け免許不要。だれでも簡単に扱えます。

world

オートローダーへ直接搬送!

フレコンから直接オートローダーへ吸引搬送、異物混入の確率が下がります。

user-friendly

火気厳禁の場所でも使用OK!

電源を使用しないので、火気などの注意が必要な場所でも使用できます。

ment

シンプル構造!

シンプル構造で、メンテナンスも簡単です。

easy

自動で吊リングが上昇!

原料の減少に応じて吊リングが上昇し取りこぼしなく搬送可能!

CUTEの画期的なシステムとは?

原料を人手をかけずに吸引搬送!

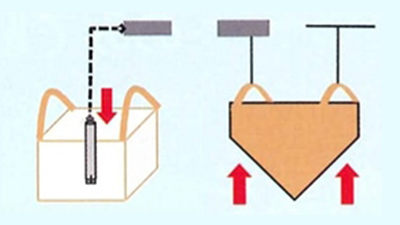

フレコンバック中の原料が軽くなるにつれ、自動的にフレコン自体を上昇させ、そこに残った粒状物を最後まで吸引します。

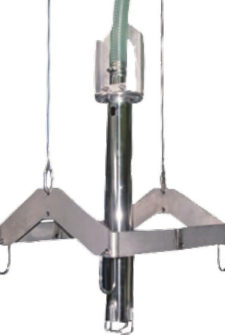

キュートノズル (409x567)

特徴

電源不要!エアーのみで稼動!

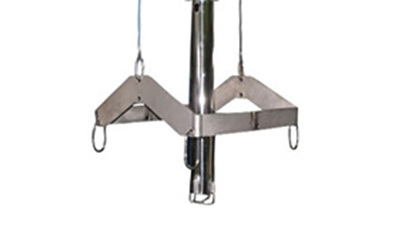

5654

既設のエアー(圧縮空気)のみで稼動する省エネ設計です。電源を使用しないので、火気などの注意が必要な場所でも設置することができます。操作には、玉掛け免許など不要で誰でも簡単に扱えます。シンプル構造なうえ、吸引づまりや取り残しの心配がなくメンテナンスも簡単です。

フレコンを吊上げて最後まで吸い取る!

フレコン内の原料の減少とともにサンクションヘッドが自重で下降します。フレコンの重量が軽くなると自動的に吊り上がります。フレコンの上昇に追従してサンクションヘッドも上昇します。フレコンを吊り上げることにより、原料が中央に寄り、サンクションヘッドが常に原料に触れる仕組みの為、取りこぼしなく吸い込むことができます。

手間・時間・材料のムダを大幅カット!

IMG_5221 - コピー

フレコンバック内の残留物の処理に無駄な時間と人手をかけずに自動吸引します。フレコン内の原料を最後まで吸い込むので、原料の無駄が発生しません。作業効率を上げ、作業にかかる人件費もカットします。

操作方法

1⃣原料の入ったフレコンバックをゲート下に設置し、吊リングにセットします。

2⃣ハンドバルブ(フレコン)を上げ、フレコンバックのバンドが張った状態にします。

3⃣ハンドバルブ(サクションヘッド)を下げ、サクションヘッドがフレコンバック内の原料に軽く沈み込む状態にします。

4⃣外部機器により吸引を開始します。原料の減少に伴い、サクションヘッドが自動的に下降していきます。

5️⃣原料フレコンバックが設定重量以下になると吊りリングが上昇し上限で停止。原料を最後まで吸引します。

6️⃣ハンドバルブ(フレコン)を下げ吊リングを下降します。

7️⃣ハンドバルブ(サクションヘッド)を上げ、サクションヘッドを上昇します。

8⃣終了後、空のフレコンバックをハンドバルブ(フレコン)で下降させ空のフレコンを外す。

紹介ムービー

製品スペック

名称 CUTE【キュート】
型式 CAS-1A
吸引ホース φ38mm

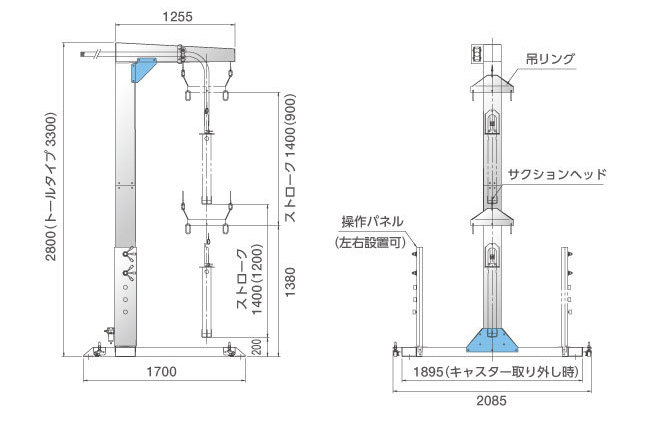

本体寸法 W2085×D1700×H2800(3300)mm (※1)
本体重量 220kg
操作方法 ハンドバルブ式
駆動方式 エアシリンダー駆動
空気消費量 Max 200NL/min(※2)
(適用フレコンバック) 上部開放型1m³フレコンバック
φ1100×H1100mm(参考)

※上記仕様は改良のため、予告なく変更する場合があります。

商品の詳細を電子ブックでご覧いただけます。

FAQ

Q

対応するフレコンのサイズは決まっていますか?

A

標準で、1立米フレコン(幅1100×高さ100×Φ1100㎜)に対応します。キュートはフレコンを吊り上げることにより原料を中央に寄せて取りこぼしなく吸い込みを完了させる仕組みです。フレコンの大きさや紐の長さなどにより支柱の高さが2タイプ(2800、3300㎜)ございます。特殊なサイズ・仕様のフレコンをご使用の場合は、まずはお問い合わせください。

Q

設置にあたってどのくらいのスペースの確保が必要ですか?

A

装置寸法は、幅2085x奥行1700x高さ2800(3300)㎜です。圧縮空気を供給するためのコンプレッサーを別途ご用意いただく場合は、そのスペースも必要です。

Q

粉状の原料をフレコンからフィーダーに搬送できる装置を探しています。キュートが吸引搬送できる粒度はどのくらいですか?

A

完全な粉体の場合は、正常な吸引ができません、粒度に特に規定はありませんが、これまで吸引実績のない対象物につきましては、導入のご検討に際し、サンプルのご提供をいただき、テスト機による吸引テストをお薦めしています。
